SPD - 일체형 CCTV

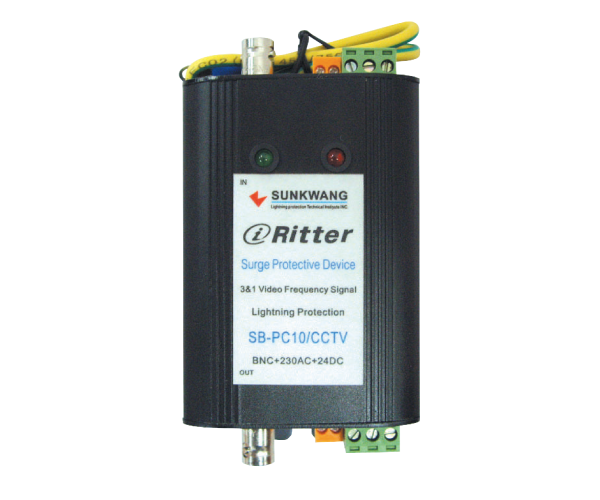

SPD - CCTV-A320
- 일체형 CCTV 서지보호장치
상세정보

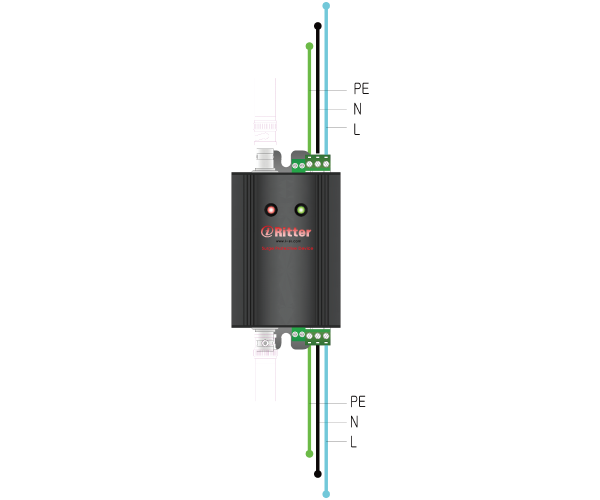

■ 회로도
■ 일체형 CCTV 서지보호기 설치방법
1단계: 서지보호기 설치 위치 선정
- 기존설비의 입력측에 최대한 가깝게 설치할 수 있는 위치를 선정
2단계: 서지보호기 설치
- '입력회선' 단자대에 외부에서 인입되는 동축케이블 선을 연결
- '입력회선' 단자대에 외부에서 인입되는 전원선을 연결
- '입력회선' 단자대에 외부에서 인입되는 신호선을 연결
- 'OUT' 측 커넥터를 기기측 단자대에 기기측에 연결
- 위의 작업이 끝난 후 제품 고정
- 모든 작업을 완료한 후 통신상태 확인
3단계: 권장사항(성능향상)
- 접저 저항값은 10Ω 이하로 설치
- 접지선은 최대한 짧게 연결

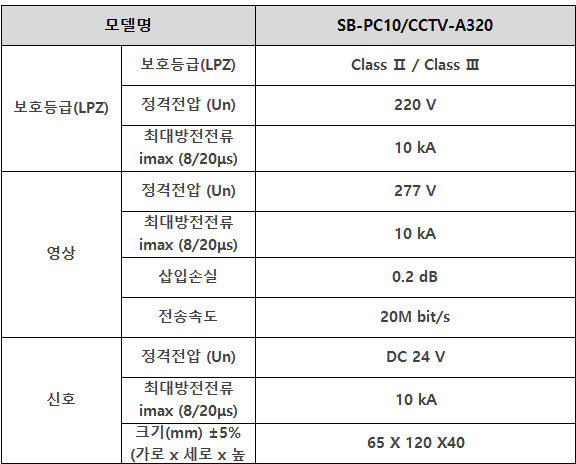

사양
[표] SPD-일체형 CCTV
